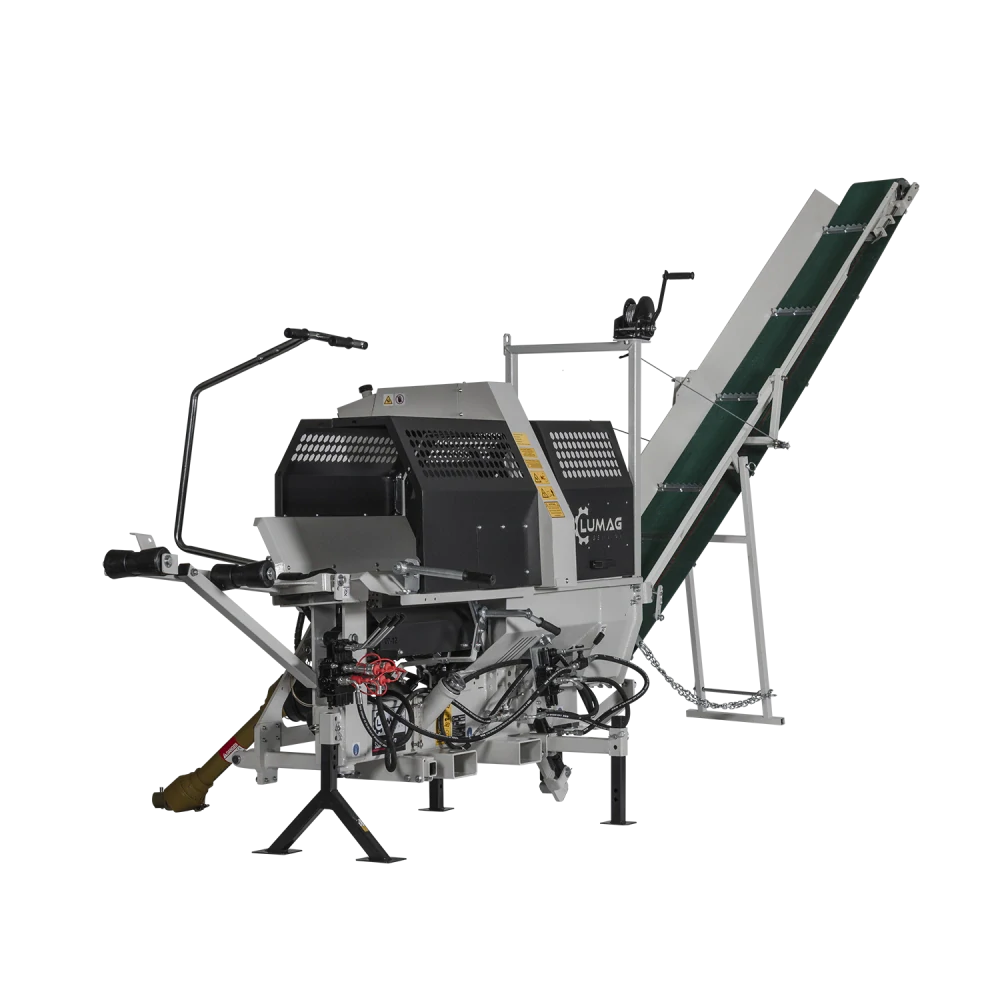

Traktorový štípací automat LUMAG SSA-400-12/Z

Traktorový štípací automat LUMAG SSA-400-12/Z je výkonný stroj pro zpracování kulatiny na palivové dřevo s pohonem přes vývodovou hřídel traktoru (PTO). V jednom pracovním procesu spojuje řezání kmenů, hydraulické štípání a odvod hotových polen pomocí pásového dopravníku.

Model SSA-400-12/Z je určen pro zpracování kulatiny o průměru 100 až 380 mm a přípravu polen o délce až 550 mm. Hydraulický štípací mechanismus dosahuje síly 12 tun a řezání zajišťuje hydraulicky poháněná řetězová pila s lištou délky 450 mm.

Stroj využívá pohon traktoru, a proto nepotřebuje vlastní benzínový ani elektrický motor. Doporučený výkon traktoru činí přibližně 20 HP, maximální otáčky vývodové hřídele jsou 540 ot./min.

Díky hydraulicky nastavitelnému štípacímu kříži, podávacímu stolu se třemi válečky a otočnému výstupnímu dopravníku je SSA-400-12/Z praktickým řešením pro zemědělské, lesní a dřevozpracující provozy.

Hlavní výhody štípacího automatu SSA-400-12/Z

• Pohon přes vývodovou hřídel traktoru (PTO) – bez vlastního spalovacího nebo elektrického motoru.
• Doporučený výkon traktoru cca 20 HP – pohon vhodným traktorem.
• Maximální otáčky PTO 540 ot./min. – podle technické specifikace stroje.
• Štípací síla 12 tun – hydraulické štípání připravených špalků.
• Průměr kulatiny 10–38 cm – zpracování různě silných kmenů.
• Maximální délka polena 55 cm – příprava palivového dřeva.
• Hydraulická řetězová pila – řezání kulatiny pomocí pilové lišty délky 45 cm.
• Hydraulické nastavení štípacího kříže – přizpůsobení polohy zpracovávanému dřevu.
• Dvojité hydraulické čerpadlo PARKER – součást pracovního hydraulického systému.
• Podávací stůl se třemi válečky – usnadňuje posouvání kulatiny.
• Výškově nastavitelný a otočný výstupní dopravník – směrování hotových polen.
• Čisticí otvor ve štípacím kanálu – jednodušší odstraňování dřevních zbytků.

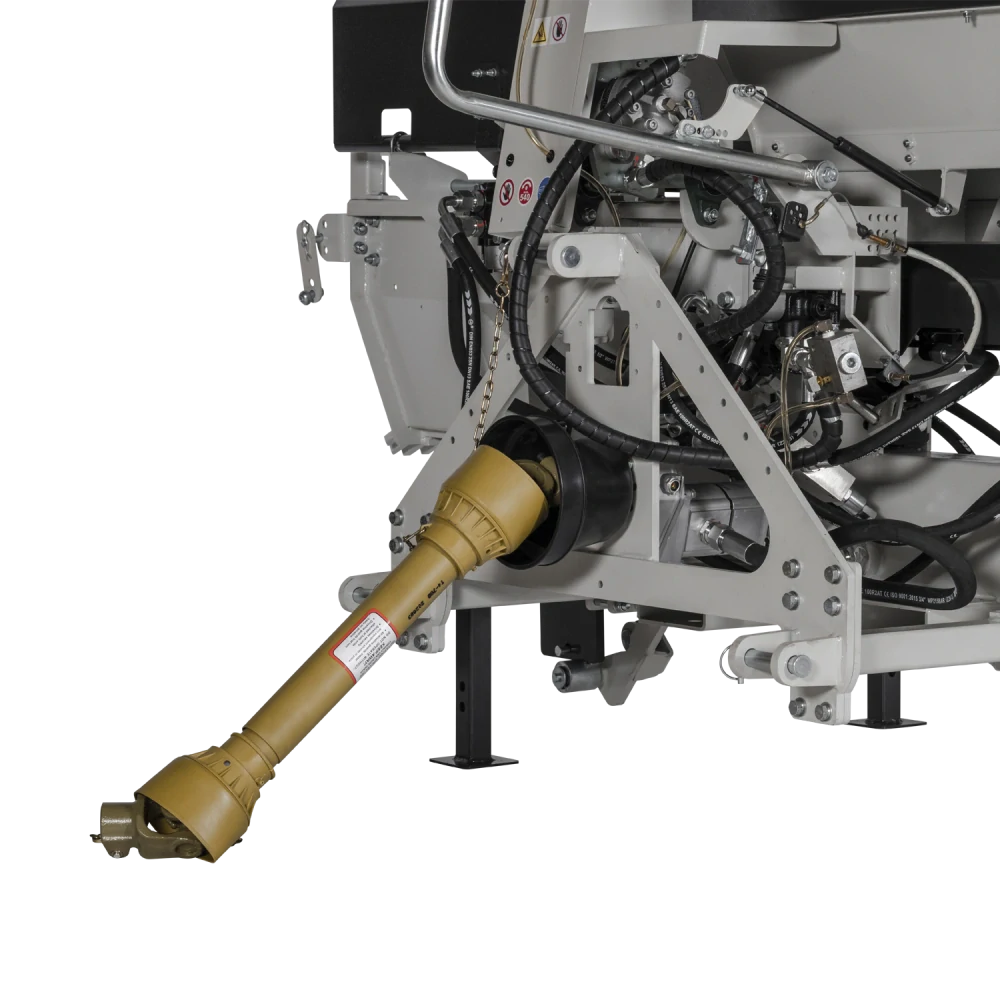

Pohon PTO – štípací automat za traktor

Nejdůležitější vlastností modelu SSA-400-12/Z je pohon přes vývodovou hřídel traktoru. Pracovní mechanismy štípacího automatu jsou poháněny prostřednictvím PTO a vlastního hydraulického systému stroje.

Výrobce uvádí doporučený výkon traktoru přibližně 20 HP a maximální otáčky vývodové hřídele 540 ot./min.

Toto provedení je vhodné především pro zákazníky, kteří již mají k dispozici odpovídající traktor a chtějí jeho pohon využívat také při výrobě palivového dřeva.

Před uvedením do provozu je nutné ověřit vhodnost traktoru, správné připojení pohonu a požadavky na kloubový hřídel podle návodu k obsluze.

Řezání, štípání a odvod polen v jednom pracovním procesu

LUMAG SSA-400-12/Z spojuje několik pracovních operací do jednoho stroje.

Kulatina se nejprve přivádí po podávacím stole ke řezací části. Hydraulická řetězová pila ji rozdělí na požadovanou délku a připravený špalek následně vstupuje do hydraulického štípacího mechanismu.

Hotová polena jsou odváděna pásovým dopravníkem mimo pracovní prostor. Dopravník lze výškově nastavovat a natáčet podle požadovaného směru ukládání dřeva.

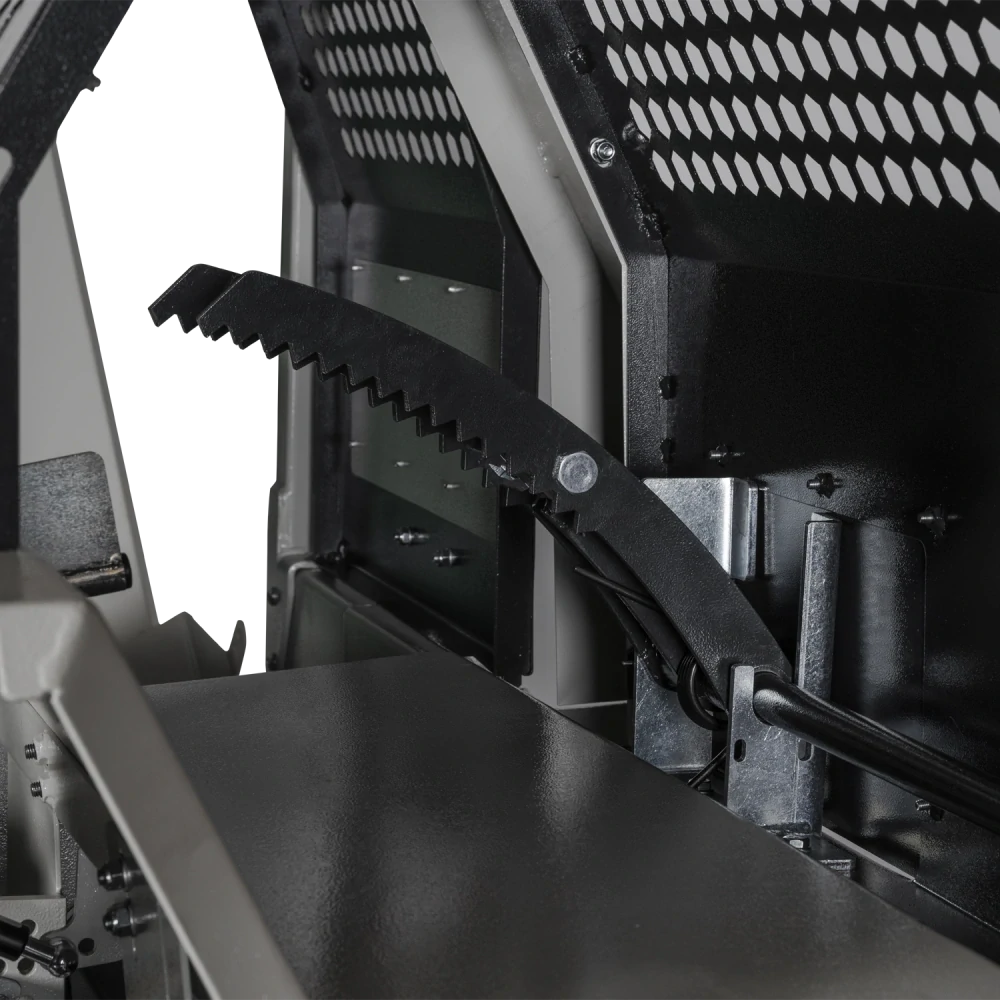

Podávání kulatiny, ovládání řetězové pily a držáku kmene je manuální. Obsluha tak řídí jednotlivé kroky pracovního procesu. Automatizovaný je zejména odvod hotových polen dopravníkem.

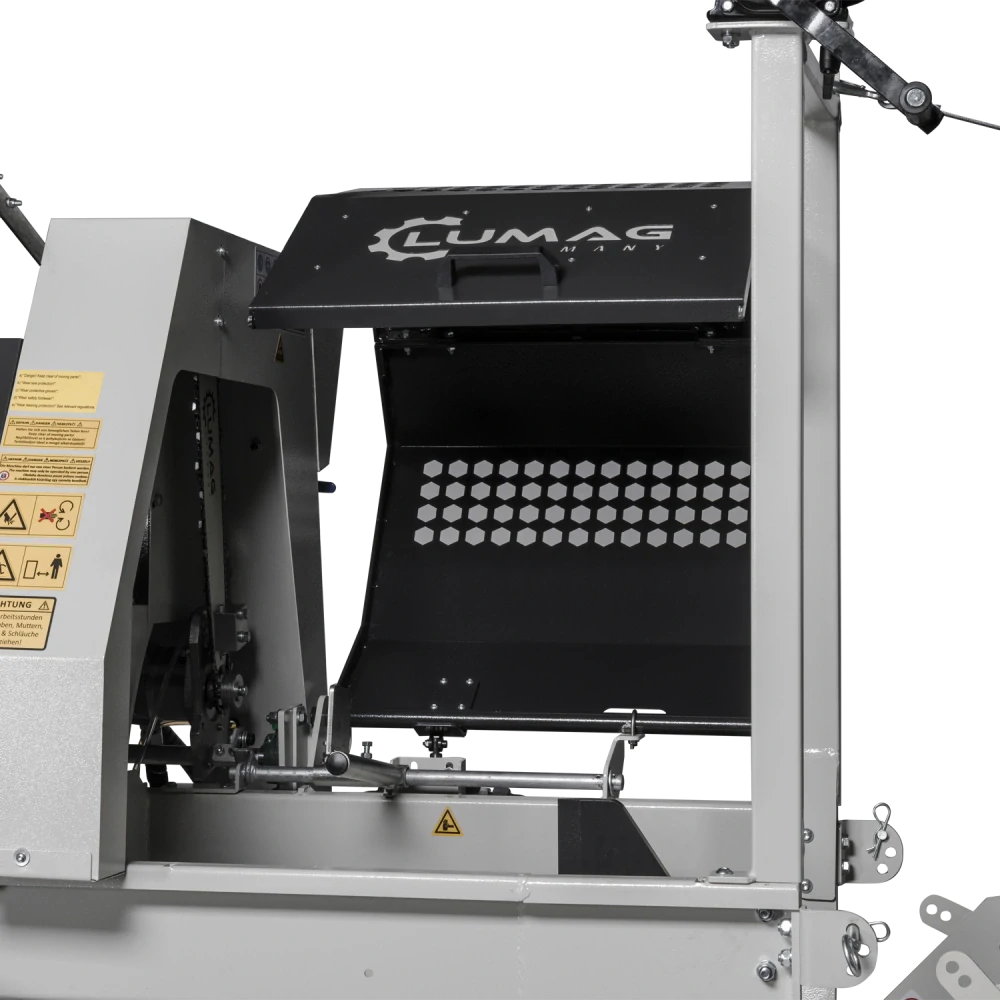

Hydraulická řetězová pila s lištou 45 cm

Řezání zajišťuje hydraulicky poháněná řetězová pila s vodicí lištou délky 450 mm.

Pilový řetěz má 65 hnacích článků, rozteč 0,375" a tloušťku vodicího článku 1,6 mm.

Hydromotor řetězové pily má podle specifikace výrobce maximální hodnoty 5800 ot./min. při tlaku 250 bar.

Správné ostření, napnutí a mazání pilového řetězu jsou důležité pro bezpečný provoz a kvalitu řezání.

Štípací síla 12 tun a hydraulicky nastavitelný kříž

Hydraulický štípací mechanismus dosahuje síly 12 tun. Jeden štípací cyklus trvá přibližně 8 sekund.

Pracovní rychlost štípacího mechanismu činí 11 cm/s a rychlost zpětného chodu 18 cm/s.

Výšku štípacího kříže lze nastavovat hydraulicky podle průměru zpracovávaného dřeva. Obsluha tak může přizpůsobovat pracovní polohu konkrétnímu špalku.

Skutečný průběh štípání závisí také na druhu dřeva, jeho vlhkosti, sukovitosti a dalších vlastnostech materiálu.

Podávací stůl se třemi válečky

Součástí stroje je podávací stůl se třemi dopravními válečky, který usnadňuje posouvání kulatiny směrem k řezací části.

Obsluha materiál posouvá manuálně a ovládá také řetězovou pilu a držák kmene.

Pro rozšíření možností manipulace s kulatinou lze stroj doplnit o vhodné volitelné příslušenství.

Otočný výstupní dopravník pro hotové palivové dřevo

Naštípaná polena jsou ze štípacího prostoru odváděna pomocí výškově nastavitelného pásového dopravníku.

Nová generace SSA-400-12 umožňuje také natočení dopravníku. Hotové dřevo tak lze směrovat například na hromadu, do kontejneru nebo na vhodně umístěný přívěs.

Dopravník je vybaven širšími a zesílenými unášeči. Jeho rozměry činí 3200 × 200 × 2200 mm a rychlost posuvu pásu dosahuje 0,8 m/s.

Hydraulický systém s dvojitým čerpadlem PARKER

LUMAG SSA-400-12/Z využívá dvojité hydraulické čerpadlo PARKER. Výrobce uvádí maximální parametry čerpadla 4000 ot./min. při tlaku 250 bar.

Hydraulický systém zajišťuje pracovní funkce stroje včetně pohonu řetězové pily a výstupního dopravníku. Součástí ovládání je sestava ventilů 2+1.

Pravidelná kontrola hydraulických hadic, spojů a provozních náplní je důležitá pro bezpečný a spolehlivý provoz.

Čisticí otvor ve štípacím kanálu

Nové provedení štípacích automatů řady SSA-400-12 obsahuje čisticí otvor ve štípacím kanálu.

Ten usnadňuje odstranění třísek a dalších zbytků dřeva vznikajících během práce. Čištění provádějte pouze při bezpečně zastaveném stroji podle návodu k obsluze.

Kde využijete štípací automat SSA-400-12/Z?

• Zemědělské provozy – výroba palivového dřeva s využitím vlastního traktoru.
• Lesní hospodářství – zpracování kulatiny na polena.
• Prodejci palivového dřeva – pravidelná příprava dřeva pro skladování a distribuci.
• Dřevozpracující provozy – spojení řezání, štípání a dopravy polen.
• Pracoviště bez elektrické přípojky – provoz s využitím vhodného traktoru.

Technické parametry

Traktorový, elektrický, nebo benzínový štípací automat?

Modelová řada LUMAG SSA-400-12 nabízí tři způsoby pohonu. Všechny tři varianty mají štípací sílu 12 tun, zpracovávají kulatinu do průměru 38 cm a připravují polena do délky 55 cm.

SSA-400-12/Z je vhodnou volbou pro provozy s odpovídajícím traktorem. SSA-400-12/E využívá třífázové elektrické napájení a SSA-400-12/G má vlastní benzínový motor.

Prohlédněte si také elektrický štípací automat SSA-400-12/E a benzínový štípací automat SSA-400-12/G.

Volitelné příslušenství

Možnosti traktorového štípacího automatu lze rozšířit pomocí vhodného příslušenství.

• Šestiramenný štípací kříž – alternativní provedení štípacího nástroje.
• Hydraulický zvedák kmenů – pomoc při manipulaci s kulatinou.
• Hydraulický podávací dopravník – rozšíření přísunu materiálu.
• Hydraulický podavač kmenů – další možnost manipulace se vstupní kulatinou.

U každého příslušenství je nutné ověřit kompatibilitu s modelem SSA-400-12/Z a konkrétním provedením stroje.

Bezpečnost při práci s traktorovým štípacím automatem

Štípací automat s pohonem PTO obsahuje pohybující se kloubový pohon, hydraulickou řetězovou pilu, štípací mechanismus a pásový dopravník. Před zahájením práce je nutné dodržet bezpečnostní pokyny výrobce stroje i traktoru.

• Stroj používejte na stabilním a vhodně připraveném pracovišti.
• Před připojením ověřte požadavky na traktor a vývodovou hřídel.
• Používejte správně namontované ochranné kryty kloubového pohonu.
• Nepřekračujte maximální povolené otáčky PTO.
• Dodržujte maximální rozměry zpracovávané kulatiny.
• Nevstupujte do prostoru pohybujícího se pilového řetězu, štípacího mechanismu ani dopravníku.
• Před čištěním nebo údržbou bezpečně zastavte traktor, vypněte PTO a zajistěte stroj podle návodu.
• Používejte vhodné ochranné pracovní prostředky.

Údržba a náhradní díly

Pravidelná údržba pomáhá zachovat spolehlivý provoz řezací jednotky, hydraulického systému, podávacího stolu a výstupního dopravníku.

• Kontrolujte stav a napnutí pilového řetězu.
• Kontrolujte vodicí lištu a mazání řetězu.
• Sledujte hydraulické hadice, spoje a provozní náplně.
• Kontrolujte stav kloubového pohonu a jeho ochranných prvků.
• Odstraňujte třísky ze štípacího kanálu.
• Kontrolujte podávací válečky a pracovní stůl.
• Kontrolujte stav pásu a unášečů výstupního dopravníku.
• Dodržujte servisní intervaly stanovené výrobcem.

Náhradní součásti najdete v kategorii náhradní díly pro štípací automaty LUMAG. Před objednáním doporučujeme ověřit kompatibilitu podle modelu, výrobního provedení a katalogového čísla dílu.

Často kladené otázky

Jaký traktor je potřeba pro SSA-400-12/Z?

Výrobce doporučuje traktor s výkonem přibližně 20 HP. Vhodnost konkrétního traktoru a připojení je nutné ověřit podle návodu k obsluze.

Jaké jsou maximální otáčky PTO?

Maximální povolené otáčky vývodové hřídele činí 540 ot./min.

Potřebuje štípací automat vlastní motor?

Ne. Model SSA-400-12/Z využívá pohon přes vývodovou hřídel traktoru.

Jak silné kmeny dokáže zpracovat?

Stroj je určen pro kulatinu o průměru 100 až 380 mm, tedy 10 až 38 cm.

Jak dlouhá polena dokáže připravit?

Maximální délka polena činí 550 mm.

Jaká je štípací síla?

Hydraulický štípací mechanismus dosahuje síly 12 tun.

Jak dlouho trvá štípací cyklus?

Jeden štípací cyklus trvá přibližně 8 sekund.

Je řetězová pila poháněna hydraulicky?

Ano. Stroj využívá hydraulickou řetězovou pilu s lištou délky 450 mm.

Je výstupní dopravník otočný?

Ano. Výstupní pásový dopravník je výškově nastavitelný a lze jej natáčet pro vhodnější směrování hotového dřeva.

Je možné doplnit hydraulický zvedák kmenů?

Ano. Hydraulický zvedák kmenů patří mezi volitelné příslušenství. Je nutné vybrat provedení kompatibilní s modelem SSA-400-12/Z.

LUMAG SSA-400-12/Z – výroba palivového dřeva s pohonem traktoru

Traktorový štípací automat LUMAG SSA-400-12/Z spojuje pohon PTO, štípací sílu 12 tun, hydraulickou řetězovou pilu a otočný výstupní dopravník do jednoho stroje pro zpracování palivového dřeva.

Je vhodnou volbou pro zákazníky, kteří chtějí využívat výkon vlastního traktoru a hledají řešení pro řezání, štípání a dopravu hotových polen.
