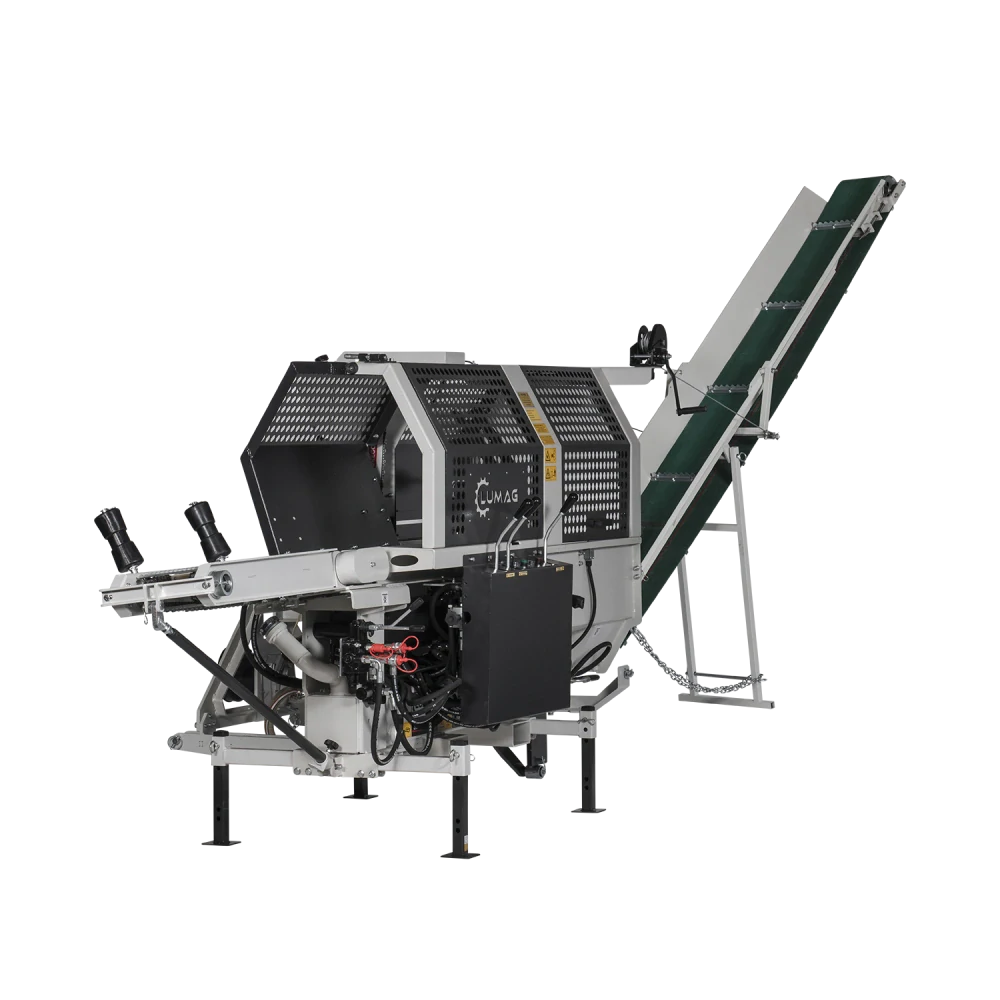

Traktorový štípací automat LUMAG SSA-500-20PRO/Z

Traktorový štípací automat LUMAG SSA-500-20PRO/Z představuje výkonné řešení pro profesionální výrobu palivového dřeva. V jednom pracovním procesu kombinuje hydraulické podávání kulatiny, řezání řetězovou pilou, štípání a odvod hotových polen pásovým dopravníkem. Pohon zajišťuje vývodová hřídel traktoru (PTO).

Se štípací silou 20 tun dokáže zpracovávat kulatinu o průměru 10 až 50 cm a připravovat polena o délce až 61 cm. Oproti menší řadě SSA-400-12PRO nabízí vyšší štípací sílu, větší pracovní průměr a delší polena.

Stroj je vybaven hydraulickým podávacím řetězem, hydraulickou řetězovou pilou PARKER s lištou OREGON délky 50 cm, hydraulickým přidržovačem kmene, nastavitelným štípacím křížem a výstupním dopravníkem. Nechybí ani LED osvětlení pracovního prostoru.

Prohlédněte si také naše štípací automaty za traktor a kompletní nabídku štípacích automatů LUMAG.

Hlavní výhody štípacího automatu SSA-500-20PRO/Z

• Štípací síla 20 tun – pro zpracování silnější kulatiny.
• Pohon PTO – využívá vývodovou hřídel traktoru.
• Požadovaný výkon traktoru 20 PS – podle technické specifikace výrobce.
• Maximální otáčky PTO 540 ot./min.
• Průměr kulatiny 10–50 cm – široký rozsah zpracovávaného materiálu.
• Maximální délka polena 61 cm – příprava delších polen.
• Hydraulický podávací řetěz – přísun kulatiny k řezací jednotce.
• Hydraulická řetězová pila PARKER – s lištou a řetězem OREGON.
• Hydraulický přidržovač kmene – zajištění kulatiny při řezání.
• Hydraulické nastavení štípacího kříže – přizpůsobení pracovní polohy.
• Dvojité hydraulické čerpadlo PARKER – součást pracovního hydraulického systému.
• Výškově nastavitelný dopravník – odvod hotových polen.
• LED osvětlení – lepší přehled o pracovním prostoru.
• Štípací cyklus přibližně 8 sekund – rychlý pracovní postup.

Pohon přes vývodovou hřídel traktoru

Model SSA-500-20PRO/Z využívá traktorový pohon PTO. Díky tomu nepotřebuje vlastní benzínový ani elektrický motor.

Výrobce uvádí požadovaný výkon traktoru 20 PS a maximální otáčky vývodové hřídele 540 ot./min.

Toto řešení je vhodné pro zemědělské, lesnické a dřevozpracující provozy, které mají k dispozici odpovídající traktor a chtějí jej využít také při výrobě palivového dřeva.

Před zahájením práce je nutné ověřit kompatibilitu traktoru, správné připojení pohonu a bezpečnostní požadavky uvedené v návodu k obsluze.

Hydraulické podávání kulatiny

SSA-500-20PRO/Z je vybaven hydraulicky poháněným podávacím řetězem se zesílenými unášeči.

Podávací mechanismus posouvá kulatinu směrem k řezací jednotce a omezuje nutnost jejího opakovaného ručního posouvání. To je důležité zejména při pravidelném zpracování silnějších a těžších kmenů.

Hydromotor podávacího mechanismu dosahuje maximálních parametrů 40 ot./min. při tlaku 124 bar a krouticím momentu 194 Nm.

Hydraulická řetězová pila PARKER s lištou OREGON 50 cm

Řezání zajišťuje hydraulická řetězová pila PARKER s vodicí lištou OREGON délky 500 mm.

Pilový řetěz OREGON má 74 hnacích článků, rozteč 0,375" a tloušťku vodicího článku 1,6 mm.

Hydraulický pohon pily dosahuje maximálních parametrů 5 800 ot./min. při tlaku 250 bar.

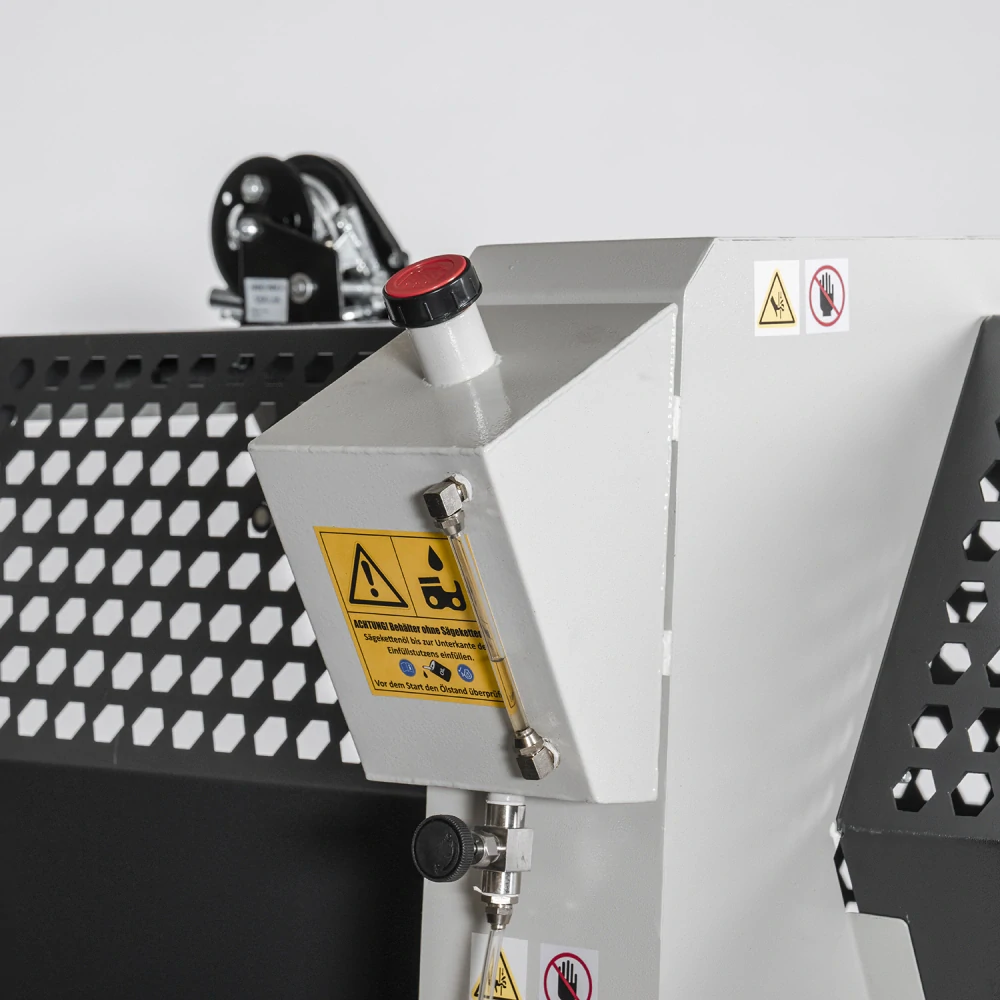

Stroj používá manuální mazání řetězové pily se samostatnou olejovou nádrží. Obsluha musí dodržovat postup mazání a pravidelně kontrolovat stav řetězu a vodicí lišty.

Štípací síla 20 tun – kmeny do průměru 50 cm

Hydraulický štípací mechanismus nabízí štípací sílu 20 tun a umožňuje zpracovávat kulatinu o průměru až 500 mm.

Maximální délka polena činí 610 mm. Díky tomu lze připravovat také delší kusy palivového dřeva.

Výrobce uvádí dobu jednoho štípacího cyklu přibližně 8 sekund. Pracovní rychlost činí 11 cm/s a rychlost zpětného chodu 18 cm/s.

Výšku štípacího kříže lze nastavovat hydraulicky. Skutečný průběh štípání závisí na druhu dřeva, jeho vlhkosti, sukovitosti a dalších vlastnostech materiálu.

Hydraulický přidržovač kmene a ovládání

Součástí výbavy je hydraulický přidržovač kmene, který pomáhá zajistit polohu kulatiny při řezání.

Hydraulické a elektrické ovládací prvky umožňují řídit řetězovou pilu, přidržovač a nastavení štípacího kříže.

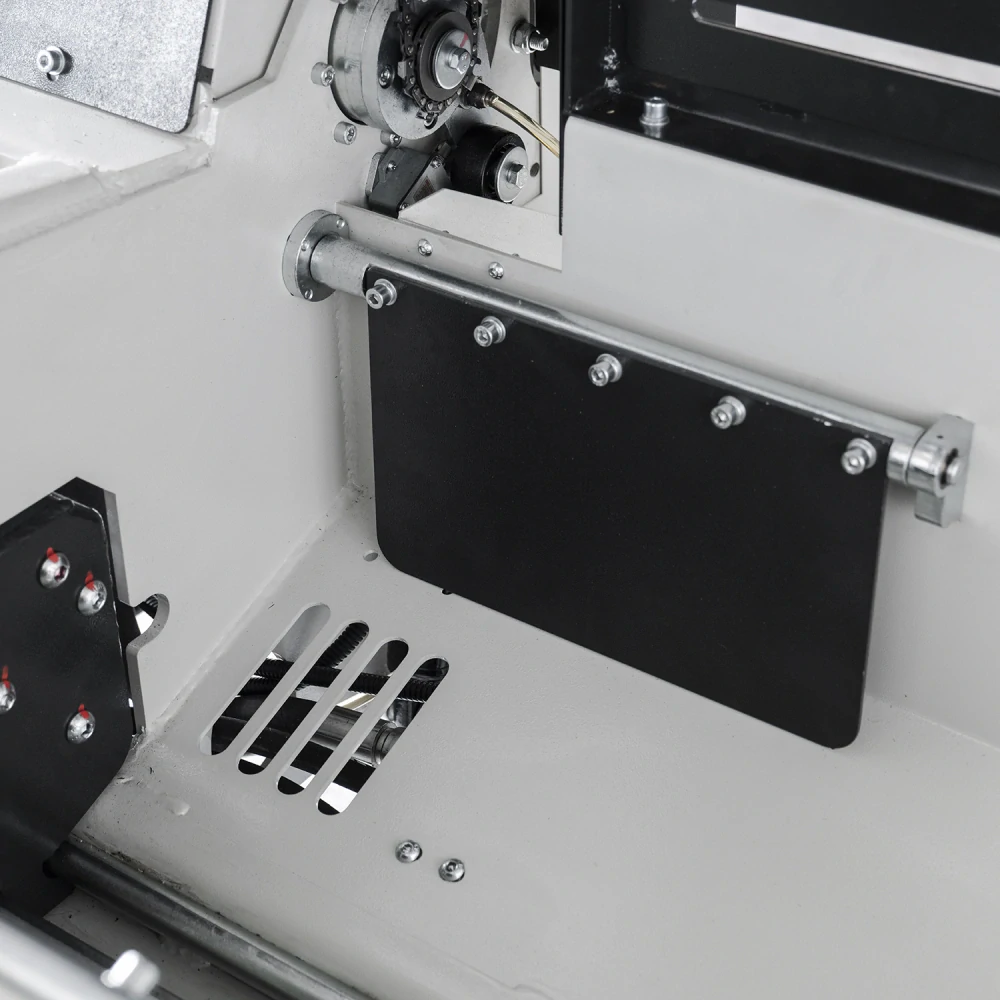

Nový systém přidržovacích drápů pomáhá při práci se silnějšími kmeny. Mechanické klapky omezují riziko zaklínění materiálu během pracovního procesu.

Výstupní pásový dopravník

Hotová polena jsou odváděna pomocí výškově nastavitelného pásového dopravníku se zesílenými unášeči.

Rozměry dopravníku činí 3 200 × 250 × 2 200 mm a rychlost pásu dosahuje 0,8 m/s.

Pro přepravu nebo uskladnění lze dopravník sklopit a zajistit. Odvod hotového dřeva mimo štípací prostor usnadňuje organizaci pracoviště.

Hydraulický systém PARKER

SSA-500-20PRO/Z využívá dvojité hydraulické čerpadlo PARKER s maximálními parametry 4 000 ot./min. při tlaku 250 bar.

Hydraulický systém zajišťuje pracovní funkce podávacího mechanismu, řetězové pily, štípacího mechanismu a výstupního dopravníku.

Pravidelná kontrola hydraulických hadic, spojů a provozních náplní je důležitá pro bezpečný a spolehlivý provoz.

LED osvětlení a konstrukční prvky řady PRO

Pracovní prostor je vybaven LED osvětlením s možností zapnutí a vypnutí.

Dalšími praktickými prvky jsou zesílené unášeče podávacího a výstupního mechanismu, hydraulické přidržovací drápy a mechanické klapky, které pomáhají omezovat zaklínění zpracovávaného dřeva.

Technické parametry

Rozdíl mezi SSA-500-20PRO/Z a SSA-400-12PRO/Z

Oba stroje využívají traktorový pohon PTO a hydraulické podávání kulatiny. Model SSA-500-20PRO/Z je však určen pro silnější kmeny a vyšší štípací zatížení.

Pro zpracování kulatiny do průměru 38 cm může být vhodnou alternativou menší řada SSA-400-12PRO. Pokud potřebujete zpracovávat kmeny až do průměru 50 cm a požadujete štípací sílu 20 tun, doporučujeme model SSA-500-20PRO/Z.

V nabídce LUMAG najdete také elektrický štípací automat SSA-400-12PRO/E a benzínový štípací automat SSA-400-12PRO/G.

Využití při výrobě palivového dřeva

• Profesionální výrobci palivového dřeva – pravidelné zpracování silnější kulatiny.
• Lesnické provozy – výroba palivového dřeva z vytěžených kmenů.
• Zemědělské podniky – využití vlastního traktoru pro pohon stroje.
• Dřevozpracující firmy – spojení řezání, štípání a dopravy polen.
• Provozovatelé skladů palivového dřeva – mechanizace pracovního procesu.

Údržba a náhradní díly

Pro bezpečný a dlouhodobý provoz doporučujeme pravidelnou kontrolu řezací soustavy, hydrauliky, podávacího mechanismu a výstupního dopravníku.

• Kontrolujte ostrost, napnutí a mazání pilového řetězu OREGON.
• Kontrolujte stav vodicí lišty.
• Sledujte hydraulické hadice, spoje a provozní náplně.
• Kontrolujte podávací řetěz a jeho unášeče.
• Odstraňujte třísky a zbytky dřeva z pracovního prostoru.
• Kontrolujte výstupní pás a jeho napnutí.
• Dodržujte maximální povolené otáčky PTO.
• Používejte správně namontované ochranné kryty kloubového pohonu.
• Před údržbou bezpečně zastavte pohon podle návodu k obsluze.

Pro údržbu a opravy nabízíme náhradní díly pro štípací automaty LUMAG. Před objednáním doporučujeme ověřit kompatibilitu podle přesného modelu a katalogového čísla dílu.

Prohlédněte si také příslušenství ke štípacím automatům.

Často kladené otázky

Jaká je štípací síla SSA-500-20PRO/Z?

Hydraulický štípací mechanismus dosahuje síly 20 tun.

Jak silné kmeny dokáže zpracovat?

Stroj je určen pro kulatinu o průměru 100 až 500 mm, tedy 10 až 50 cm.

Jaká je maximální délka polena?

Maximální délka štípání činí 610 mm, tedy 61 cm.

Jaký traktor je potřeba?

Výrobce uvádí požadovaný výkon traktoru 20 PS a maximální otáčky PTO 540 ot./min. Vhodnost konkrétního traktoru je nutné ověřit podle návodu.

Má stroj hydraulické podávání kulatiny?

Ano. Model PRO/Z je vybaven hydraulickým podávacím řetězem se zesílenými unášeči.

Jaká řetězová pila je použita?

Hydraulická řetězová pila PARKER s vodicí lištou OREGON délky 50 cm a řetězem OREGON.

Je mazání řetězu automatické?

Ne. Stroj používá manuální systém mazání se samostatnou olejovou nádrží.

Jak dlouho trvá štípací cyklus?

Výrobce uvádí přibližně 8 sekund.

Má stroj LED osvětlení?

Ano. Součástí výbavy je LED osvětlení pracovního prostoru s možností zapnutí a vypnutí.

LUMAG SSA-500-20PRO/Z – 20tunový štípací automat za traktor

Traktorový štípací automat LUMAG SSA-500-20PRO/Z kombinuje štípací sílu 20 tun, hydraulické podávání kulatiny, řetězovou pilu OREGON s lištou 50 cm a výstupní pásový dopravník. Je vhodnou volbou pro profesionální zpracování palivového dřeva s využitím pohonu traktoru.
