Vibrační hlavice LUMAG 5FL45 – Ø 45 mm, hadice 6 m

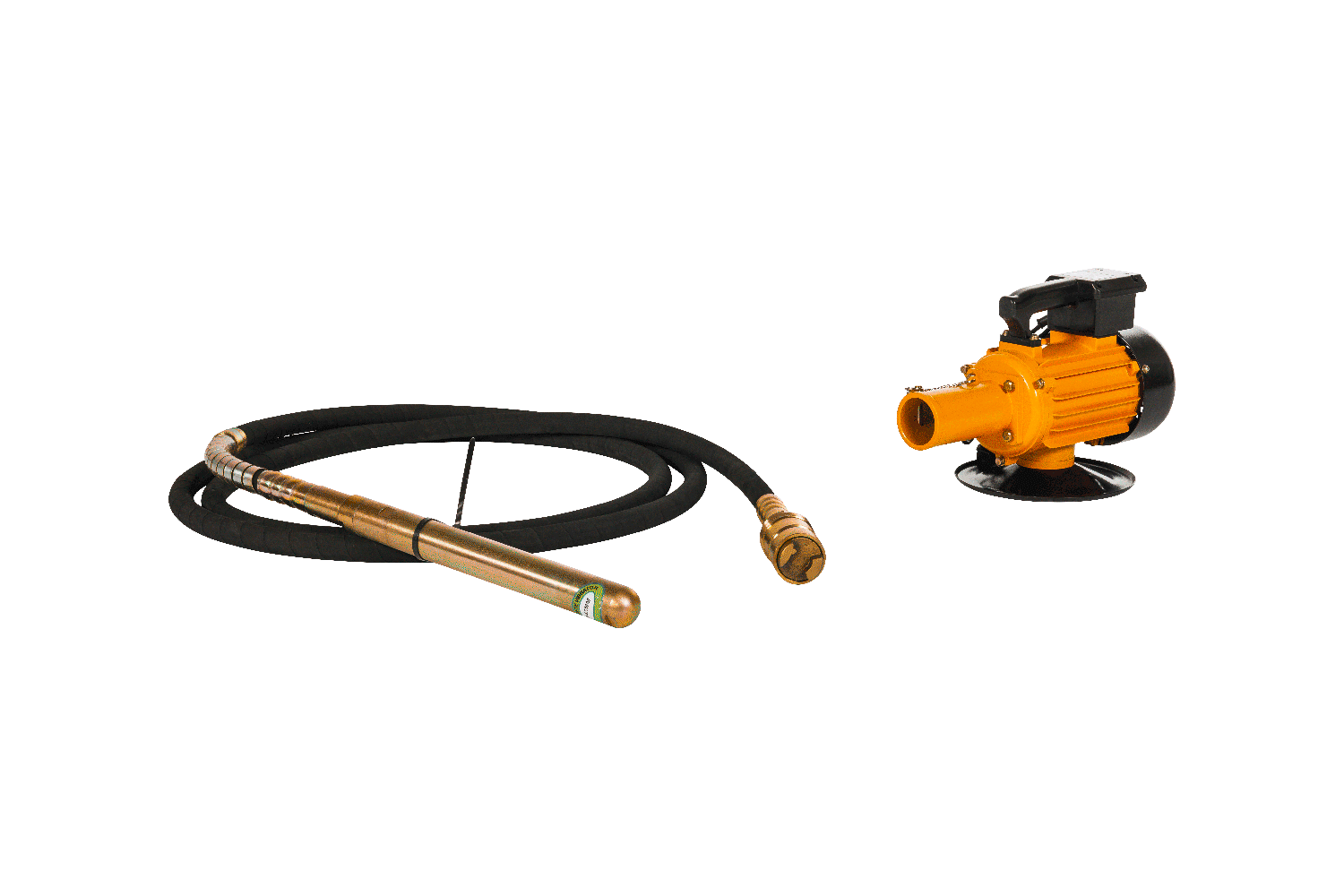

Vibrační hlavice LUMAG 5FL45 je příslušenství pro ponorné vibrátory betonu určené k účinnému zhutňování čerstvé betonové směsi. Sestava obsahuje vibrační hlavici o průměru 45 mm, flexibilní hadici s hřídelí délky 6 metrů a rychlospojku pro připojení ke kompatibilní pohonné jednotce.

Při betonování základů, stěn, sloupů a dalších železobetonových konstrukcí pomáhá ponorná vibrace odstranit zachycený vzduch a zlepšit zhutnění betonové směsi. Správné vibrování přispívá k rovnoměrnému vyplnění bednění a prostoru kolem výztuže.

LUMAG 5FL45 je kompatibilní s elektrickou pohonnou jednotkou LUMAG LFR15E a benzínovou pohonnou jednotkou LUMAG LFR40. Díky rychlospojce lze sestavu připojit k odpovídajícímu pohonu.

Důležité: Tento produkt obsahuje vibrační hlavici s flexibilní hadicí a rychlospojkou. Pohonná jednotka není součástí dodávky a objednává se samostatně.

Kompletní sortiment najdete v kategorii vibrátory betonu LUMAG.

Hlavní výhody vibrační hlavice LUMAG 5FL45

• Průměr hlavice 45 mm – pro vnitřní zhutňování čerstvé betonové směsi.
• Flexibilní hadice délky 6 metrů – praktický pracovní dosah při betonování.
• Rychlospojka – připojení ke kompatibilní pohonné jednotce.
• Kompatibilita s LUMAG LFR15E – elektrický pohon 230 V.
• Kompatibilita s LUMAG LFR40 – benzínová pohonná jednotka.
• Zhutňování betonu v bednění – vhodné pro základy, stěny a sloupy.
• Práce kolem betonářské výztuže – při dodržení správného pracovního postupu.
• Omezení vzduchových dutin – vibrace napomáhají správnému uložení betonové směsi.
• Univerzální použití na stavbě – při realizaci různých monolitických betonových konstrukcí.

Proč je důležité vibrovat čerstvý beton?

Při ukládání betonové směsi mohou mezi jednotlivými složkami materiálu a kolem výztuže zůstávat vzduchové dutiny. Ty mohou negativně ovlivnit výslednou kvalitu betonové konstrukce.

Ponorný vibrátor betonu přenáší vibrace přímo do čerstvé betonové směsi. Při správném použití pomáhá:

• Odstraňovat zachycený vzduch z betonové směsi.
• Zlepšovat vyplnění bednění.
• Usnadňovat rozložení betonu kolem výztuže.
• Omezovat vznik dutin a štěrkových hnízd.
• Dosahovat rovnoměrnějšího zhutnění betonové konstrukce.

Pro kvalitní výsledek je důležité dodržet správnou dobu vibrování, rozestupy jednotlivých vpichů a technologický postup pro konkrétní betonovou směs.

Vibrační hlavice o průměru 45 mm

Pracovní vibrační hlavice LUMAG FL45 má průměr 45 mm.

Tento rozměr je vhodný pro řadu běžných betonářských prací, při nichž je potřeba přenášet vibrace přímo do čerstvého betonu.

Při použití v železobetonových konstrukcích je nutné zohlednit vzdálenosti mezi pruty výztuže a rozměry bednění. Hlavice musí mít dostatek prostoru pro bezpečné zasunutí a vytažení.

Správný výběr průměru vibrační hlavice závisí na rozměrech konstrukce, hustotě výztuže a vlastnostech betonové směsi.

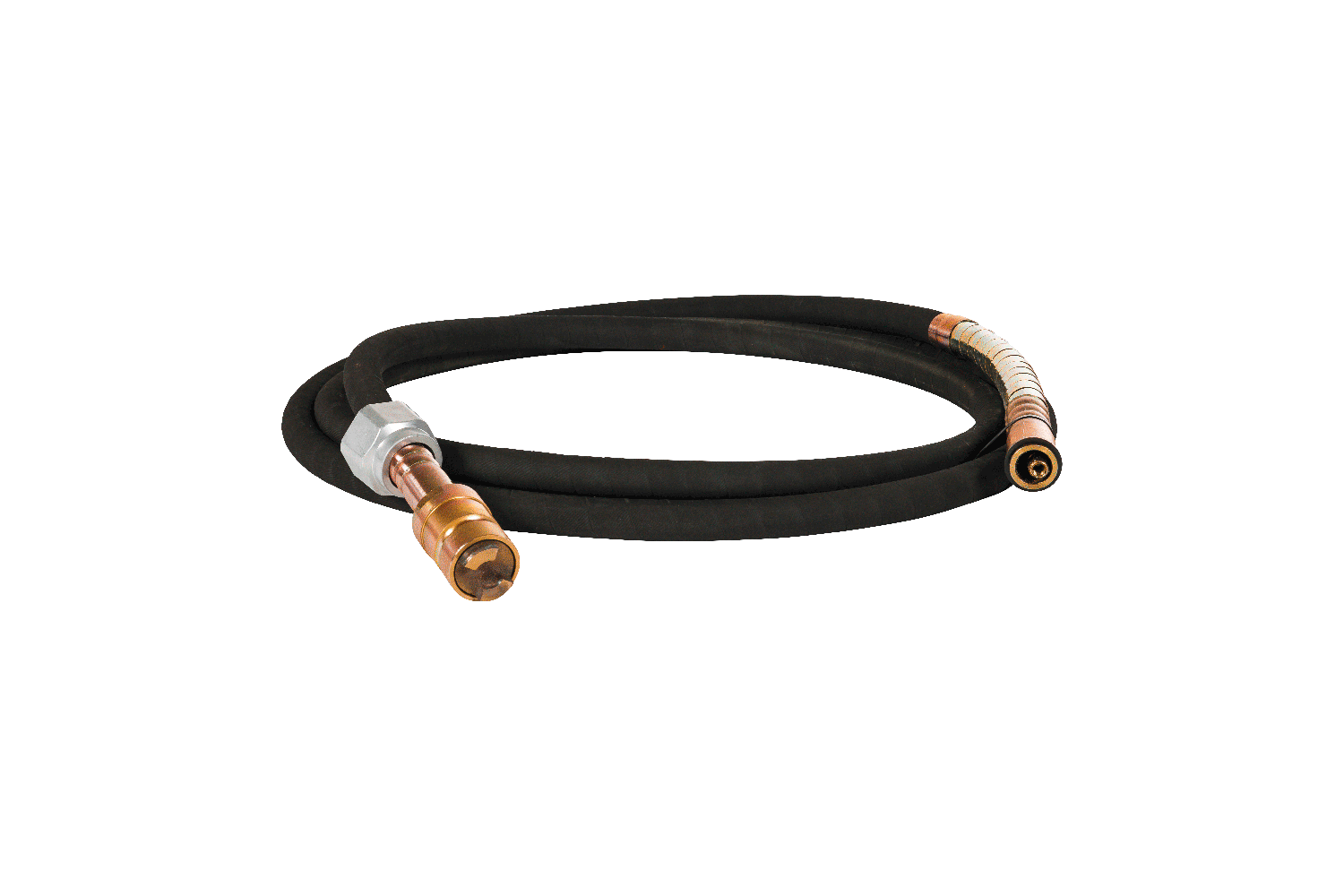

Flexibilní hadice délky 6 metrů

Součástí sestavy je flexibilní hadice s přenosovou hřídelí o délce 6 metrů, která spojuje vibrační hlavici s pohonnou jednotkou.

Délka 6 metrů umožňuje umístit pohonnou jednotku mimo bezprostřední pracovní prostor a pohodlněji manipulovat s vibrační hlavicí při betonování.

To oceníte například při práci na základech, ve větším bednění nebo při postupném zhutňování delších betonových konstrukcí.

Při používání je nutné zabránit nadměrnému ohýbání hadice, jejímu skřípnutí a mechanickému poškození.

Rychlospojka pro snadné připojení pohonné jednotky

Vibrační sestava LUMAG 5FL45 je vybavena rychlospojkou pro připojení ke kompatibilní pohonné jednotce.

Výrobce uvádí kompatibilitu se dvěma typy pohonu:

• LUMAG LFR15E – elektrická pohonná jednotka s napájením 230 V a výkonem 1,5 kW.
• LUMAG LFR40 – benzínová pohonná jednotka pro práci bez připojení k elektrické síti.

Vibrační hlavice 5FL45 je společným příslušenstvím pro obě uvedené pohonné jednotky.

Elektrický vibrátor betonu LUMAG LFR15E

Pro práci v místech s dostupným elektrickým připojením lze hlavici 5FL45 kombinovat s elektrickou pohonnou jednotkou LUMAG LFR15E.

Model LFR15E je vybaven elektromotorem o výkonu 1,5 kW a napájením 230 V.

Po připojení kompatibilní vibrační hlavice s hadicí vznikne pracovní sestava pro ponorné zhutňování betonu.

Pohonná jednotka LFR15E se objednává samostatně.

Benzínový vibrátor betonu LUMAG LFR40

Pokud potřebujete pracovat na stavbě bez elektrického připojení, lze vibrační hlavici 5FL45 použít také s benzínovou pohonnou jednotkou LUMAG LFR40.

Benzínový pohon je praktický zejména při venkovních betonářských pracích a na staveništích, kde není dostupná elektrická síť.

Při používání spalovacího motoru je nutné dodržovat bezpečnostní pokyny a zajistit dostatečné větrání. Benzínová pohonná jednotka není určena k provozu v nevětraných uzavřených prostorech.

Model LFR40 i další související vybavení najdete v kategorii ponorné vibrátory betonu LUMAG.

Kde využijete vibrační hlavici LUMAG 5FL45?

Betonování základů a základových pasů

Ponorná vibrační hlavice pomáhá při zhutňování čerstvého betonu v základových konstrukcích a omezuje vznik nežádoucích vzduchových dutin.

Betonování železobetonových sloupů

Při vhodném rozmístění výztuže lze hlavici využít pro zhutňování betonu uvnitř bednění sloupů.

Betonování stěn a opěrných konstrukcí

Vibrační hlavice je vhodná pro postupné zhutňování čerstvé betonové směsi ve svislých konstrukcích.

Betonování základových desek

U odpovídajících betonových konstrukcí pomáhá ponorná vibrace zhutnit směs v celé potřebné hloubce.

Betonování kolem výztuže

Správné vibrování napomáhá vyplnění prostoru kolem betonářské výztuže a omezení vzniku dutin.

Další monolitické betonové konstrukce

Sestavu lze použít také při betonování dalších konstrukcí, u kterých technologický postup vyžaduje vnitřní zhutnění čerstvé betonové směsi.

Technické parametry vibrační hlavice LUMAG 5FL45

Co je součástí dodávky?

Dodávka produktu LUMAG 5FL45 zahrnuje:

• Vibrační hlavici FL-45 o průměru 45 mm.
• Flexibilní hadici s přenosovou hřídelí délky 6 metrů.
• Rychlospojku pro připojení ke kompatibilní pohonné jednotce.

Pohonná jednotka není součástí balení. Pro použití vibrační hlavice je nutné mít kompatibilní elektrický pohon LFR15E nebo benzínový pohon LFR40.

Jak správně používat ponorný vibrátor betonu?

1. Připravte kompletní pracovní sestavu

Vibrační hlavici s hadicí připojte ke kompatibilní pohonné jednotce podle návodu výrobce. Před spuštěním zkontrolujte stav spojky, hadice a hlavice.

2. Uložte betonovou směs

Beton ukládejte podle technologického postupu konkrétní konstrukce. Dodržujte doporučenou tloušťku vrstev a požadavky na zpracování směsi.

3. Ponořte vibrační hlavici do betonu

Hlavici vkládejte do čerstvé betonové směsi v pravidelných rozestupech. Při práci dbejte na správnou vzdálenost od bednění a výztuže.

4. Nechte vibrace působit potřebnou dobu

Beton vibrujte pouze po dobu potřebnou k dosažení odpovídajícího zhutnění. Vyvarujte se nedostatečného i nadměrného vibrování, které může nepříznivě ovlivnit vlastnosti směsi.

5. Hlavici vytahujte postupně

Po dokončení jednotlivého pracovního místa vytahujte hlavici plynule a přesuňte ji na další místo podle požadovaného pracovního postupu.

Ponorný vibrátor, vibrační lišta a hladička betonu – jaký je rozdíl?

Při betonářských pracích se používají různé stroje podle fáze zpracování betonové směsi.

Ponorný vibrátor – vnitřní zhutnění betonu

Vibrační hlavice LUMAG 5FL45 přenáší vibrace přímo do čerstvé betonové směsi a pomáhá odstranit zachycený vzduch.

Vibrační lišta – srovnání povrchu čerstvého betonu

Vibrační lišta LUMAG RB-A slouží především k výškovému srovnávání a povrchovému zhutňování čerstvého betonu.

Motorová hladička – finální úprava betonové podlahy

Pro dokončovací hlazení vhodných betonových ploch jsou určeny hladička betonu LUMAG BT800 a hladička betonu LUMAG BT900.

Kompletní nabídku související techniky najdete v kategorii vibrátory betonu LUMAG.

Údržba vibrační hlavice a flexibilní hadice

Pro dlouhou životnost sestavy je důležitá pravidelná kontrola a správná údržba podle návodu k použití.

• Po práci očistěte vibrační hlavici od zbytků čerstvého betonu.
• Kontrolujte stav flexibilní hadice a jejího vnějšího pláště.
• Zabraňte nadměrnému ohýbání a skřípnutí hadice.
• Pravidelně kontrolujte stav rychlospojky.
• Nepoužívejte sestavu s viditelným mechanickým poškozením.
• Při údržbě postupujte podle pokynů výrobce.

Proč koupit vibrační hlavici u LUMAG CZ?

LUMAG CZ nabízí originální betonářskou techniku, příslušenství a odbornou servisní podporu.

• Originální vibrační hlavice a pohonné jednotky LUMAG.
• Odborné poradenství při výběru vhodné sestavy.
• Záruční a pozáruční servis.
• Originální náhradní díly a příslušenství.
• Skladové a servisní zázemí v Českých Budějovicích.

Více informací o společnosti najdete na stránce O nás – LUMAG CZ.

Často kladené otázky k vibrační hlavici LUMAG 5FL45

Jaký průměr má vibrační hlavice 5FL45?

Průměr vibrační hlavice činí 45 mm.

Jak dlouhá je flexibilní hadice?

Součástí sestavy je flexibilní hadice s přenosovou hřídelí délky 6 metrů.

Je pohonná jednotka součástí dodávky?

Ne. Produkt obsahuje vibrační hlavici s hadicí a rychlospojkou. Pohonná jednotka se objednává samostatně.

S jakými pohonnými jednotkami je 5FL45 kompatibilní?

Výrobce uvádí kompatibilitu s elektrickou pohonnou jednotkou LUMAG LFR15E a benzínovou pohonnou jednotkou LUMAG LFR40.

Lze vibrační hlavici použít s elektrickým pohonem?

Ano. Sestava je kompatibilní s elektrickou pohonnou jednotkou LUMAG LFR15E s napájením 230 V.

Je 5FL45 vhodná pro betonování základů?

Ano. Vibrační hlavice je určena pro vnitřní zhutňování čerstvého betonu, například v základových konstrukcích.

Lze hlavici použít při betonování sloupů a stěn?

Ano, pokud rozměry bednění, rozmístění výztuže a technologický postup umožňují použití hlavice o průměru 45 mm.

Jaký je rozdíl mezi ponorným vibrátorem a vibrační lištou?

Ponorný vibrátor zhutňuje betonovou směs zevnitř. Vibrační lišta slouží především k povrchovému zhutňování a srovnávání čerstvého betonu.

Jak se vibrační hlavice čistí?

Po práci je nutné odstranit zbytky betonu a zkontrolovat stav hlavice, hadice a rychlospojky podle návodu výrobce.

Potřebujete poradit s výběrem vibrátoru betonu?

Hledáte vibrační hlavici pro betonování základů, sloupů, stěn nebo dalších železobetonových konstrukcí? Pomůžeme vám vybrat vhodnou sestavu včetně kompatibilní pohonné jednotky.

Kontaktujte odborníky LUMAG. Poradíme vám s výběrem vibrační hlavice, elektrického či benzínového pohonu i další betonářské techniky.
