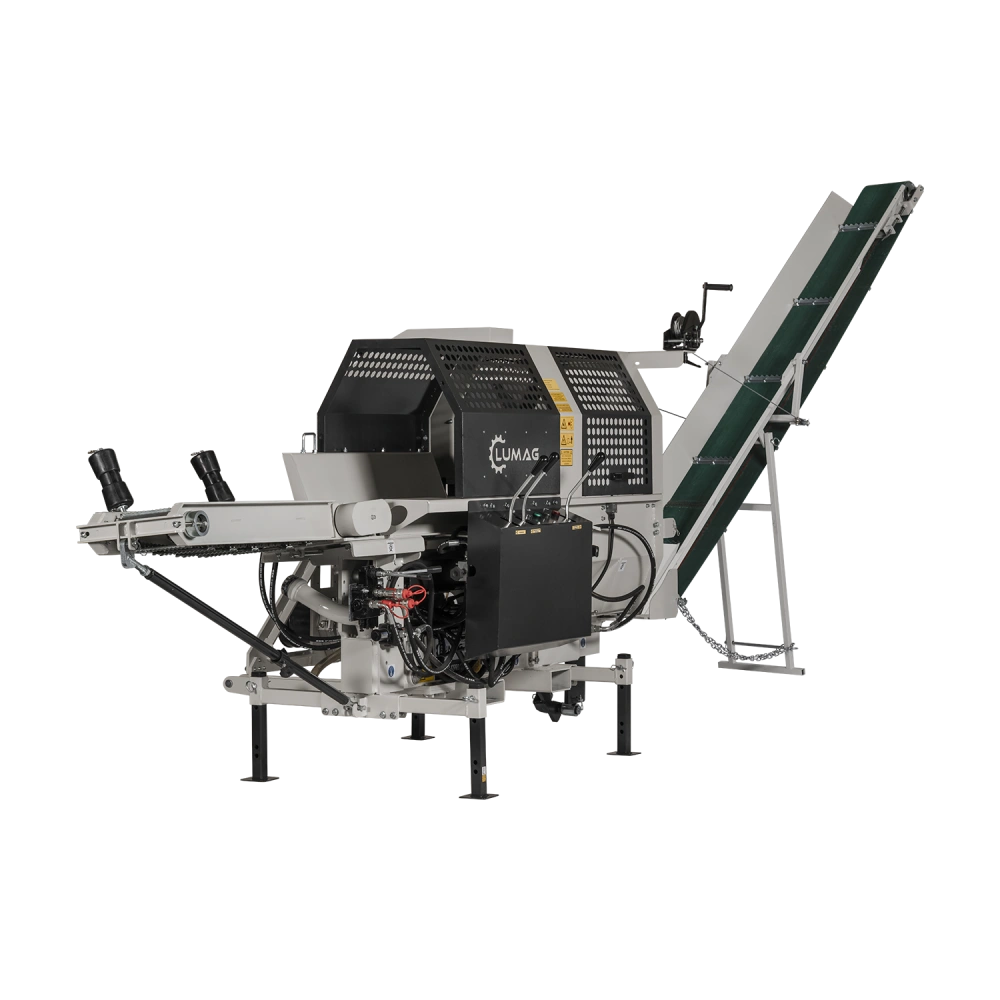

Traktorový štípací automat LUMAG SSA-400-12PRO/Z

Traktorový štípací automat LUMAG SSA-400-12PRO/Z je profesionální stroj pro zpracování kulatiny na palivové dřevo. Kombinuje hydraulické podávání kmenů, řezání řetězovou pilou, štípání a odvod hotových polen pásovým dopravníkem. Pohon zajišťuje vývodová hřídel traktoru (PTO), takže stroj nepotřebuje vlastní benzínový ani elektrický motor.

SSA-400-12PRO/Z dosahuje štípací síly 12 tun, zpracovává kulatinu o průměru 10 až 38 cm a umožňuje připravovat polena o délce až 57 cm. Výrobce doporučuje traktor s výkonem přibližně 20 koní a uvádí maximální otáčky vývodové hřídele 540 ot./min.

Oproti základnímu traktorovému štípacímu automatu SSA-400-12/Z nabízí řada PRO hydraulický podávací řetěz se zesílenými unášeči, hydraulické ovládání řetězové pily a přidržovače kmene, modernizovaný ovládací panel a LED osvětlení pracovního prostoru.

Hlavní výhody LUMAG SSA-400-12PRO/Z

• Pohon traktorem přes PTO – provoz bez samostatného motoru.
• Doporučený výkon traktoru cca 20 koní – maximální otáčky PTO 540 ot./min.
• Štípací síla 12 tun – hydraulické zpracování kulatiny.
• Průměr kmenů 10–38 cm – široký pracovní rozsah.
• Maximální délka polena 57 cm – příprava palivového dřeva.
• Hydraulické podávání kulatiny – širší podávací řetěz se zesílenými unášeči.
• Hydraulická řetězová pila – pilová lišta délky 45 cm.
• Hydraulický přidržovač kmene – zajištění kulatiny během řezání.
• Hydraulické nastavení štípacího kříže – přizpůsobení pracovní polohy.
• Dvojité hydraulické čerpadlo PARKER – pohon pracovních mechanismů.
• Otočný a výškově nastavitelný dopravník – odvod hotových polen.
• LED osvětlení – lepší přehled o pracovním prostoru.
• Čisticí otvor ve štípacím kanálu – jednodušší odstraňování třísek.

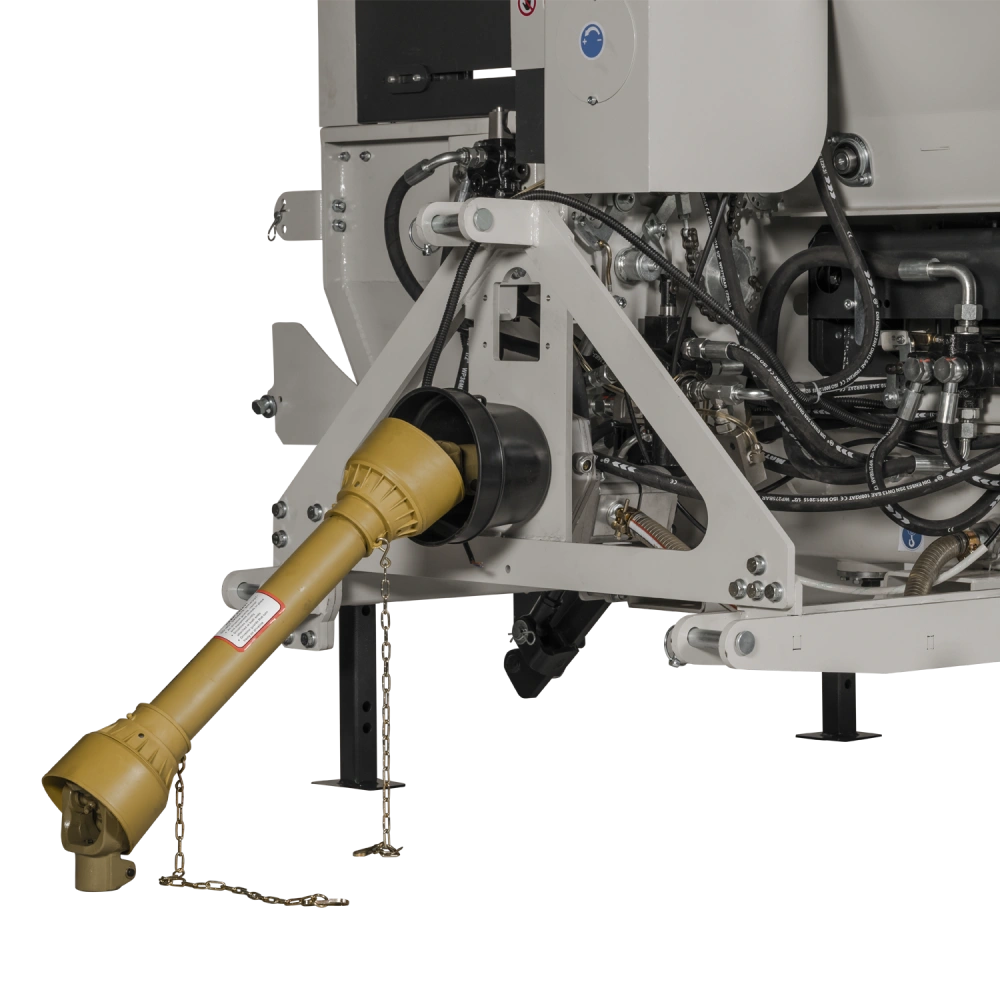

Traktorový pohon PTO – výkon bez elektrické přípojky

Model SSA-400-12PRO/Z využívá vývodovou hřídel traktoru. Je určen především pro zemědělské, lesnické a dřevozpracující provozy, které mají k dispozici odpovídající traktor.

Výrobce doporučuje výkon traktoru přibližně 20 koní. Maximální povolené otáčky vývodové hřídele jsou 540 ot./min.

Traktor zajišťuje pohon hydraulického systému, který ovládá podávání kulatiny, řezací jednotku, štípací mechanismus a výstupní dopravník.

Před uvedením stroje do provozu je nutné ověřit kompatibilitu traktoru, správné připojení vývodové hřídele a dodržení bezpečnostních požadavků výrobce.

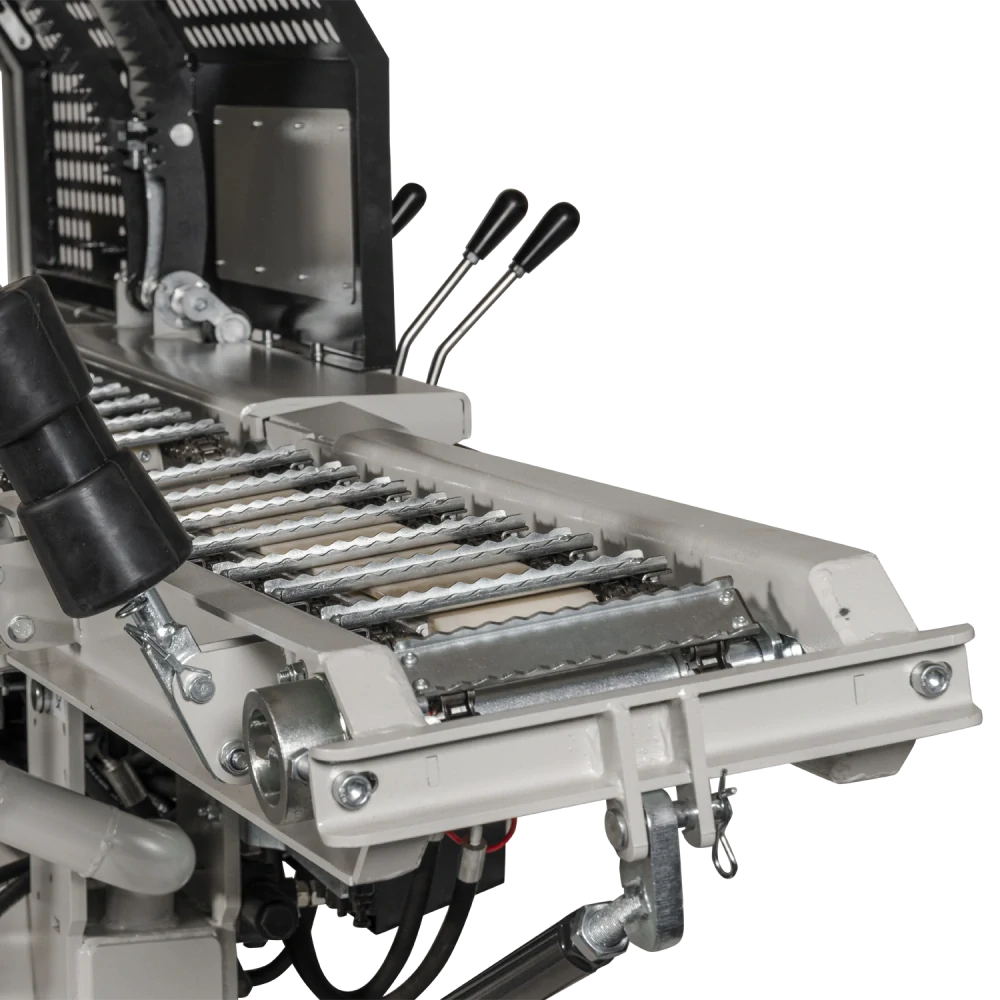

Hydraulické podávání kulatiny – hlavní přednost řady PRO

Jedním z nejvýznamnějších konstrukčních rozdílů proti základní řadě SSA-400-12 je hydraulicky poháněný podávací řetěz.

Širší řetěz se zesílenými unášeči posouvá kulatinu směrem k řezací jednotce. Obsluha tak nemusí celý kmen opakovaně ručně posouvat po válečkovém stole.

Hydromotor podávacího mechanismu má maximální parametry 40 ot./min. při tlaku 124 bar a krouticím momentu 194 Nm.

Hydraulické podávání pomáhá zlepšit plynulost práce a omezuje fyzickou námahu při pravidelném zpracování většího množství dřeva.

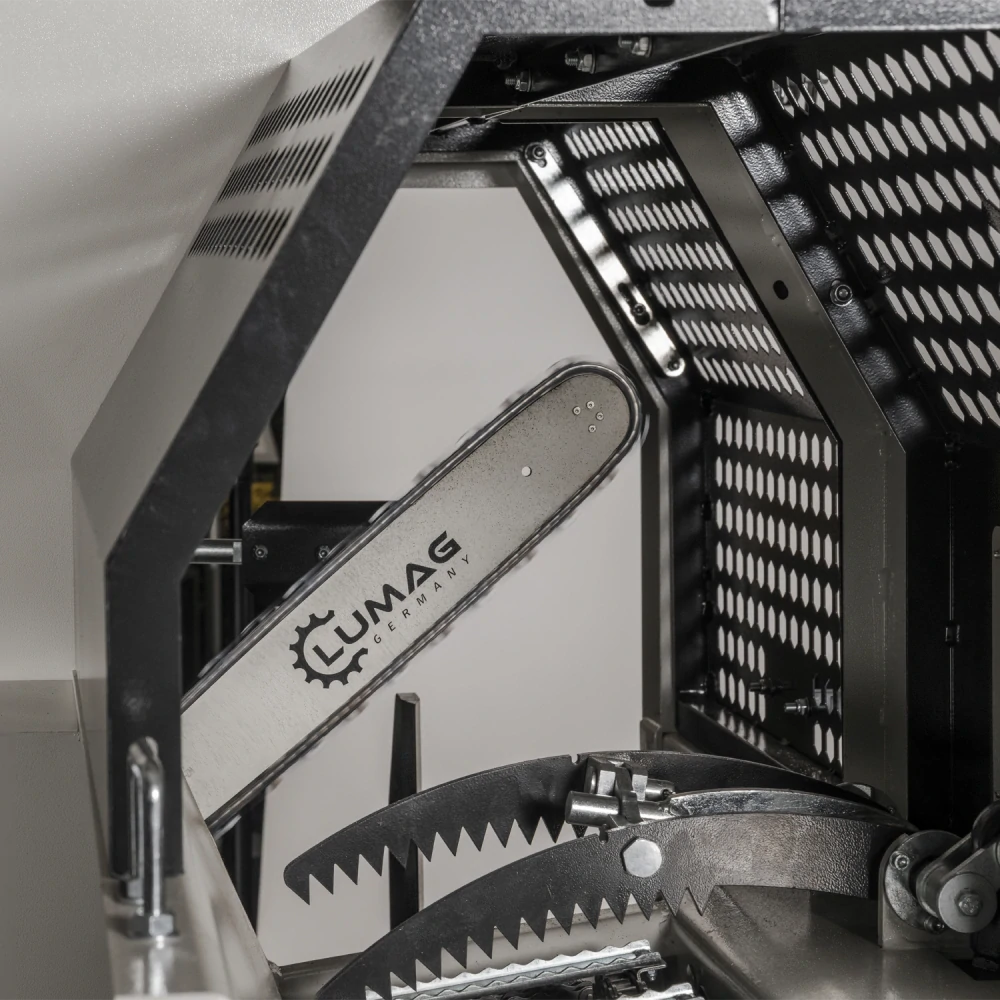

Hydraulická řetězová pila a přidržovač kmene

Řezání kulatiny zajišťuje hydraulicky poháněná řetězová pila s vodicí lištou délky 450 mm.

Pilový řetěz má 65 hnacích článků, rozteč 0,375" a tloušťku vodicího článku 1,6 mm. Hydromotor řetězové pily dosahuje maximálních parametrů 5 800 ot./min. při tlaku 250 bar.

Součástí pracovního mechanismu je hydraulický přidržovač kmene, který zajišťuje kulatinu během řezání. Hydraulicky ovládaná pila a přidržovač usnadňují opakované dělení kmenů na požadovanou délku.

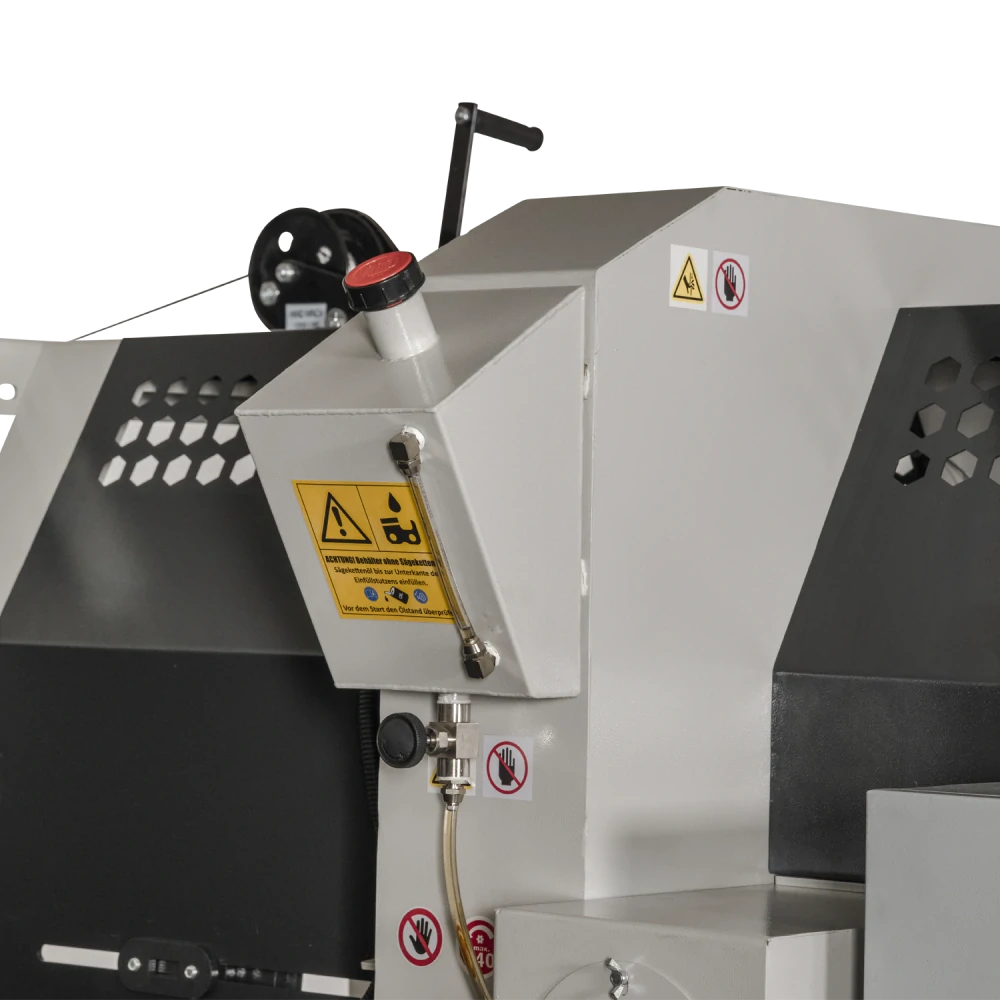

Stroj využívá manuální systém mazání pilového řetězu. Obsluha proto musí pravidelně kontrolovat mazání, stav vodicí lišty a napnutí řetězu podle návodu.

Štípací síla 12 tun a polena až 57 cm

Hydraulický štípací mechanismus dosahuje štípací síly 12 tun. Maximální délka zpracovávaného polena činí 570 mm.

Výrobce uvádí přibližnou dobu jednoho štípacího cyklu 8 sekund, pracovní rychlost 11 cm/s a rychlost zpětného chodu 18 cm/s.

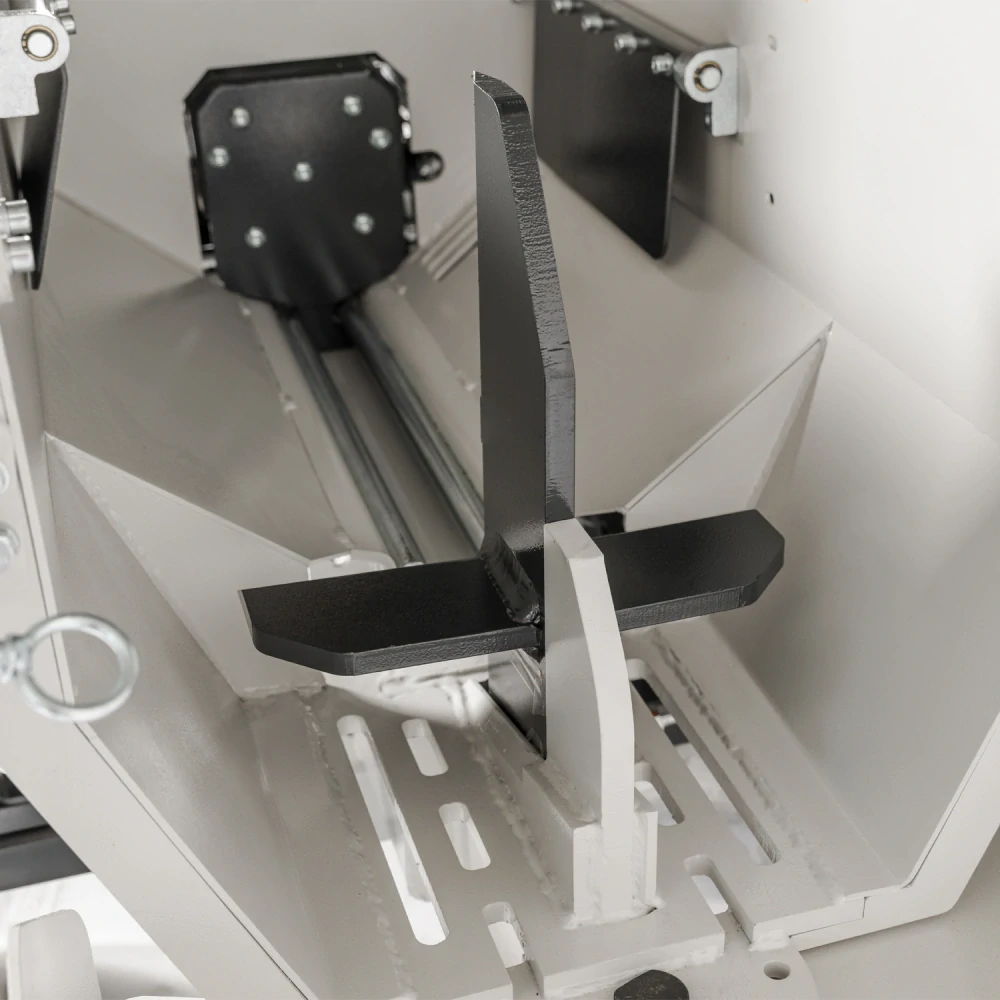

Hydraulicky nastavitelný štípací kříž umožňuje přizpůsobit pracovní polohu průměru dřeva. Skutečný průběh štípání závisí na druhu dřeva, jeho vlhkosti, sukovitosti a dalších vlastnostech materiálu.

Otočný výstupní dopravník

Hotová polena jsou odváděna pomocí výškově nastavitelného pásového dopravníku se zesílenými unášeči.

Výstupní dopravník je vybaven také funkcí natočení, díky které lze hotové dřevo směrovat například na hromadu, do vhodně umístěného kontejneru nebo přívěsu.

Rozměry dopravníku činí 3 200 × 250 × 2 200 mm a rychlost posuvu pásu dosahuje 0,8 m/s.

Hydraulický systém PARKER a praktické vybavení

Pracovní mechanismy využívají dvojité hydraulické čerpadlo PARKER. Výrobce uvádí maximální parametry čerpadla 4 000 ot./min. při tlaku 250 bar.

Nový ovládací panel a hydraulické rozvaděče 2+1 usnadňují ovládání pracovních funkcí.

Mezi další praktické prvky patří LED osvětlení pracovního prostoru, flexibilní doraz kmene, mechanické klapky omezující zaklínění rozřezaného materiálu a čisticí otvor ve štípacím kanálu.

Technické parametry

Rozdíl mezi SSA-400-12PRO/Z a SSA-400-12/Z

Oba modely využívají traktorový pohon PTO a nabízejí štípací sílu 12 tun. Verze PRO/Z se však zaměřuje na vyšší komfort při podávání kulatiny a ovládání pracovních mechanismů.

Pokud hledáte jednodušší provedení, prohlédněte si traktorový štípací automat LUMAG SSA-400-12/Z.

Traktorový, elektrický, nebo benzínový model PRO?

Profesionální řada LUMAG SSA-400-12PRO nabízí několik variant pohonu:

• SSA-400-12PRO/Z – pohon přes vývodovou hřídel traktoru.
• SSA-400-12PRO/E – elektrický pohon 400 V / 7,5 kW.
• SSA-400-12PRO/G – benzínový motor 459 cm³ / 10 kW.

Vhodná varianta závisí především na dostupném zdroji pohonu, organizaci pracoviště a požadavcích na provoz.

Volitelné příslušenství

Výrobce nabízí možnost rozšíření štípacího automatu o další pracovní vybavení:

• Šestiramenný štípací kříž – alternativní štípací nástroj.
• Osmiramenný štípací kříž – další varianta rozdělení polena.
• Zvedák kmenů – usnadnění manipulace s kulatinou.
• Podavač kmenů – rozšíření možností přísunu materiálu.

U konkrétního příslušenství je vždy nutné ověřit kompatibilitu s modelem SSA-400-12PRO/Z.

Údržba a bezpečný provoz

Pravidelná údržba řezací soustavy, hydrauliky, podávacího mechanismu a výstupního dopravníku je důležitá pro bezpečný provoz a dlouhou životnost stroje.

• Kontrolujte ostrost, napnutí a mazání pilového řetězu.
• Kontrolujte stav vodicí lišty a hydraulických hadic.
• Odstraňujte třísky a zbytky dřeva ze štípacího prostoru.
• Kontrolujte podávací řetěz, unášeče a výstupní pás.
• Dodržujte maximální povolené otáčky PTO.
• Používejte správně namontované ochranné kryty kloubového pohonu.
• Před čištěním a údržbou vypněte pohon a zajistěte stroj podle návodu.

Často kladené otázky

Jaký traktor je potřeba pro SSA-400-12PRO/Z?

Výrobce doporučuje traktor s výkonem přibližně 20 koní. Maximální otáčky vývodové hřídele jsou 540 ot./min.

Jaká je štípací síla?

Hydraulický štípací mechanismus dosahuje síly 12 tun.

Jak silné kmeny stroj zpracuje?

Pracovní rozsah průměru kulatiny činí 100 až 380 mm.

Jaká je maximální délka polena?

Výrobce uvádí maximální délku 570 mm, tedy 57 cm.

Má automat hydraulické podávání?

Ano. Model PRO/Z je vybaven hydraulickým podávacím řetězem se zesílenými unášeči.

Má hydraulický přidržovač kmene?

Ano. Přidržovač kmene i řetězová pila jsou hydraulicky ovládané.

Je výstupní dopravník otočný?

Ano. Dopravník umožňuje výškové nastavení i natočení pro směrování hotových polen.

Je možné použít jiný štípací kříž?

Výrobce nabízí jako volitelné příslušenství šestiramenný a osmiramenný štípací kříž.

LUMAG SSA-400-12PRO/Z – profesionální výroba palivového dřeva s traktorem

Traktorový štípací automat LUMAG SSA-400-12PRO/Z kombinuje pohon PTO, hydraulické podávání kulatiny, řetězovou pilu, štípací sílu 12 tun a otočný výstupní dopravník.

Je vhodný zejména pro zemědělské, lesnické a dřevozpracující provozy, které chtějí využít výkon vlastního traktoru a mechanizovat výrobu palivového dřeva.

Porovnejte jej také s elektrickým modelem SSA-400-12PRO/E a benzínovým modelem SSA-400-12PRO/G.

Kontaktujte odborníky LUMAG. Pomůžeme vám s výběrem vhodného štípacího automatu, příslušenství a náhradních dílů.
